Sklopi kolutnih vzmeti za vzmetni{0}}aktuator kolutne zavore
Diskaste vzmeti, imenovane tudi podložke Belleville, se v glavnem uporabljajo v hidravličnih ali pnevmatskih kolutnih zavorah za zagotavljanje vpenjalne sile zavor v žerjavih, rudarstvu, transportnih sistemih in proizvodnji, kjer je ob izgubi moči potrebna samodejna vključitev.
Kolutne zavore s čeljustjo uporabljajo niz kolutnih vzmeti za ustvarjanje sile, ki se nato sprosti z zračnim ali hidravličnim pritiskom.

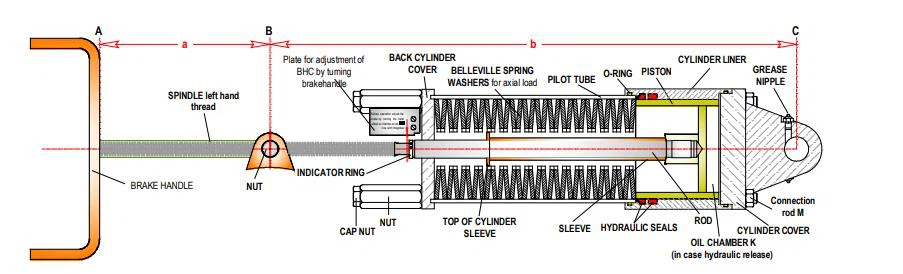

Slika 1 shematično prikazuje vzmetno-tračno zavoro, ki jo sestavljajo diskaste vzmeti ali podložke Belleville, pri čemer se bat, ki jih stisne, premakne aksialno, odvisno od ročne ali hidravlične sprostitve, tako da operater obrača zavorno ročico ali hidravlični tlak, ki deluje na oljno komoro.
Za sprostitev zavore, ko je vitel vklopljen, upravljavec dodatno sprosti vzmet proti batu z obračanjem ročaja zavore v nasprotni smeri urnega kazalca.
Za aktiviranje zavore iz sproščenega stanja upravljavec obrne ročico zavore v smeri urinega kazalca.
Slika 1. Vzmetna-zavora (kolutasta vzmet ali Belleville podložke).
|
Slika 2 Kolutna zavora s-hidravlično vzmetjo (kolutasta vzmet ali Belleville podložke) |
Slika 2 prikazuje kolutno zavoro s hidravlično vzmetjo-. Zavorno silo zagotavlja niz Belleville podložk ali diskastih vzmeti. Podložke Belleville lahko shranijo ogromno silo. Ko je zavora pod pritiskom, se bat premakne, da stisne sklop vzmetnih podložk Belleville in tako sprosti disk. |
|
|
Material, ki je na voljo: ●Ogljikovo jeklo: 51CrV4 (1,8159 / 6150) ●Nerjaveče jeklo serije SUS300: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ● Nerjaveče jeklo, utrjeno z izločanjem: 17-7PH nerjaveče jeklo (1.4568) ●Toplotno stabilno nerjaveče jeklo: X22CrMoV12 1 (1,4923) ● Visoko temperaturno nerjaveče jeklo: Inconel 718 (2.4668) Inconel 750 (2.4669) Nimonic 90 (2,4969) |
