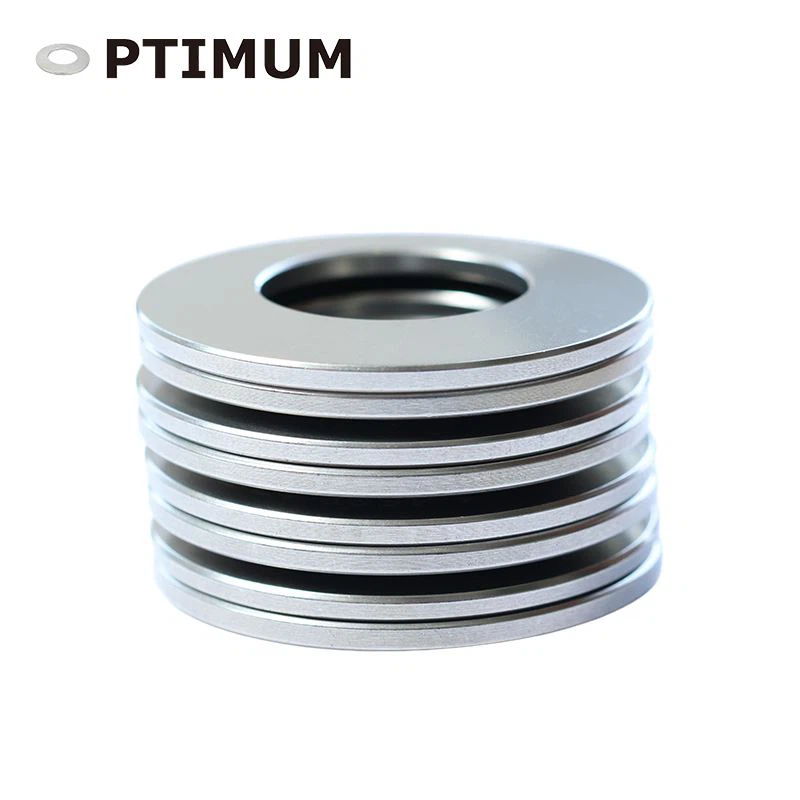

Vzmet diska ventila

Vzmet koluta ventila (podložke Belleville) se uporablja pri obremenitvi tesnilnih uvodnic ventila.

"Nalaganje v živo" pomeni uporabo podložk Belleville za vzdrževanje obremenitve tesnila.

Večina ventilov uporablja zatiče ali sornike za obremenitev na sledilnik uvodnice, ki obremeni tesnilo.

Medtem ko se steblo ventila vrti ali premika naprej in nazaj pod vplivom temperature in tlaka v cevovodu, se nekaj polnilnega materiala med vsako operacijo izgubi.

Ko se to zgodi, se prednapetost izgubi na sledilniku žleze.

Ko prednapetost pade pod določeno mejno vrednost, bo prišlo do puščanja.

Dodajanje podložk Belleville na sledilnik tesnila pod matice čepa tesnila za kompenzacijo padca tlaka in pritrditev čepov, kar zagotavlja ustrezen tesnilni pritisk na tesnilo in preprečuje puščanje skozi tesnilo.

Življenjska obremenitev s podložkami Belleville ali diskastimi vzmetmi se pogosto uporablja v loputah, ventilih za vzorčenje, krogelnih ventilih, ventilih za praske, rotacijskih zapornih ventilih itd.

Pri strukturi sedeža ventila za-težke obremenitve je kolutasta vzmet nameščena v držalo sedeža ventila.

Stalna elastična sila diskaste vzmeti pritisne obroč sedeža ventila na površino krogle, kar ustvari stabilno tesnilo.

Ta zasnova zagotavlja tesnjenje razreda IV za kovinske-zatesnjene ventile in tesnjenje razreda V za mehko{1}}zatesnjene ventile.

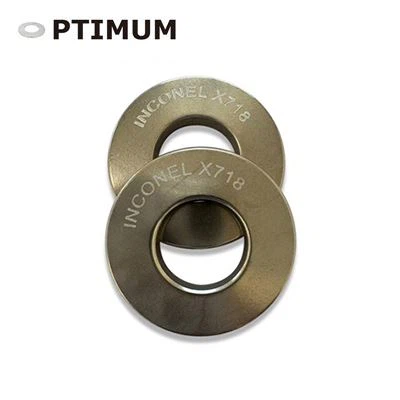

Tipični materiali za neposredno obremenitev tesnilnih uvodnic ventilov vključujejo (vendar niso omejeni na) naslednje nerjaveče jeklo 51CrV4, SUS301, SUS304, SUS316, Inconel X718, Inconel X750, 17-7PH.

Za dodatne informacije, dimenzijsko tabelo in katalog se obrnite na službo 7/24 na Emailsusie@optimum-spring.com.
